A MOL Campus irodaépületén a Krüllung árnyékolók több, mint 95%-a elkészült

Májusban már jelentkeztünk azzal az információval, hogy csapatunk a MOL Campus árnyékolóinak kivitelezésében a véghajrához közeledik, erről ebben a cikkünkben számoltunk be.

A MOL-csoport Budapest 5 kerületéből, több mint 2200 munkavállaló fog a 2022 őszén elkészülő új irodaházába, a Kopaszi-gát szomszédságába költözni. Az épület ezzel együtt 2500 fő részére biztosít majd rugalmas, fenntartható, 21. századi munkakörülményeket. A brit Foster + Partners és a magyar Finta Studio által tervezett áramló-dinamikus formavilágot képviselő épülettömeg mind méreteiben, mind kivitelezési bravúrjaiban Magyarországon egyedülállónak számít. A MOL Campus épületének árnyékolása éppen ezért volt számunkra megtisztelő kihívás és erőpróba is egyben.

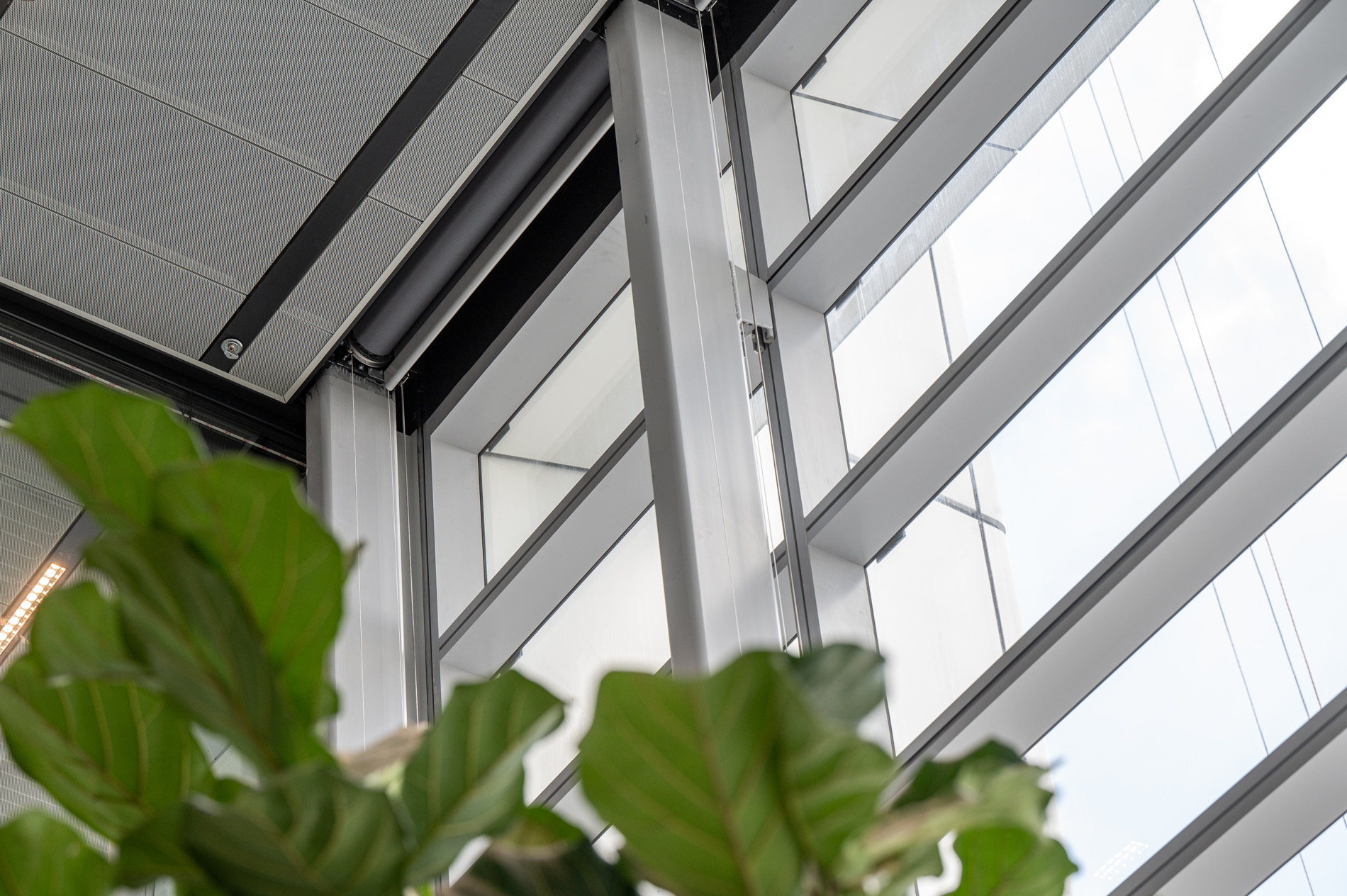

Krullung_MOL_Campus_arnyekolo

A MOL Campus irodaház készültségéről folyamatosan frissülnek az információk a közösségi médiában, mely folyamatban a Krüllung csapata testközelből vesz részt. Július végére, ahogy a legtöbb munkafolyamat, úgy az árnyékolószerkezetek készültsége is elérte a 95%-ot, mely készültség azt jelenti, hogy az összesen 1947 db árnyékolóból körülbelül 100 db várakozik még a beszerelésre. A kivitelezés készültségéről a Market Építő Zrt. folyamatosan adott hírt saját Linkedin oldalán és weboldalán. A tervezés során a megközelítőleg 2000 db árnyékolószerkezetet 9 különböző szituációra tipizáltuk, melyek alábbiak:

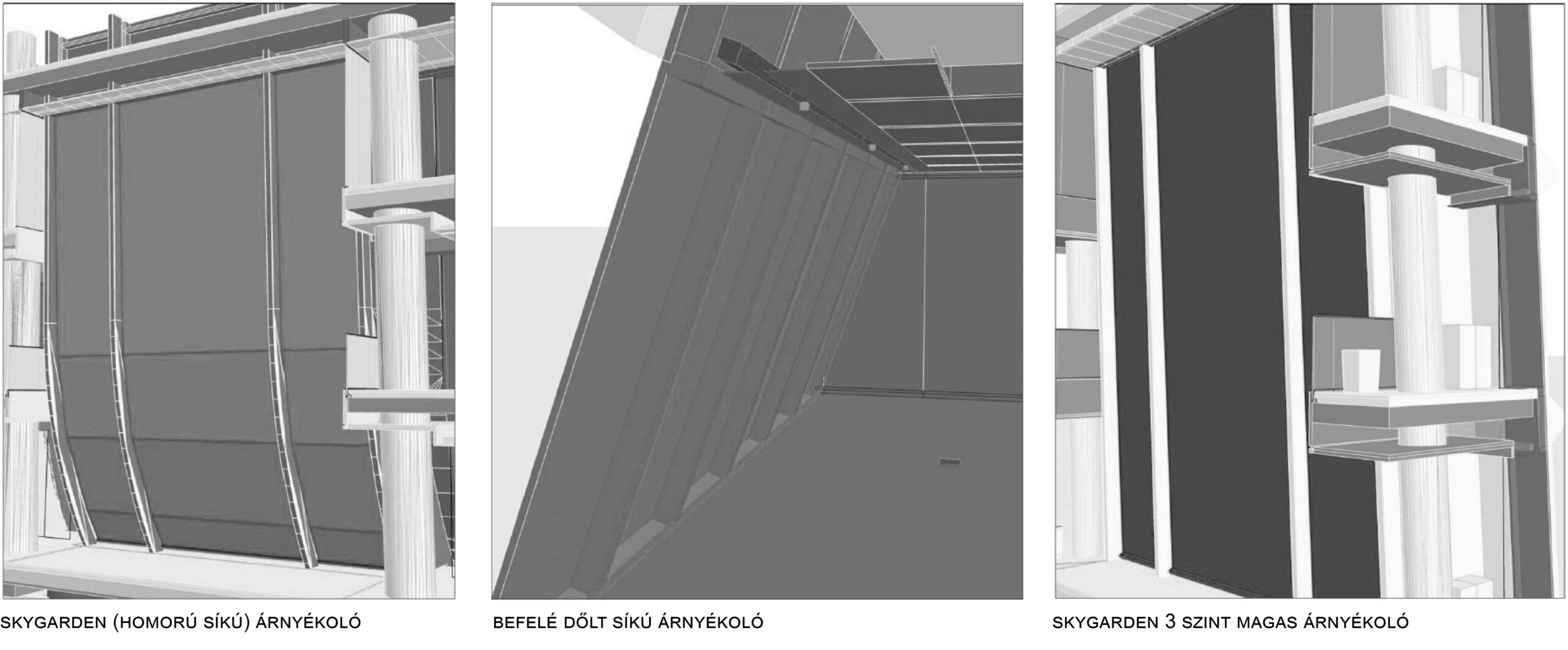

Krullung_MOL_Campus_arnyekolok_tipusai

  • Üvegtető árnyékolók: Belső téri, vezetősínes megvezetésű üvegtető árnyékoló rolók a pódiumtagban található multifunkcionális terem vízszintes üvegteteje alá beépítve – csaknem 10 m hosszúsággal

  • Skygarden árnyékolók: Homlokzati szegélysávba integrált, sodronyos megvezetésű árnyékoló roló, mely az épület torony részében 3 szintet átfogó irodák átriumának belső ferde – csaknem 11,5 m magas üvegfelületét árnyékolja

  • Skygarden (Homorú síkú) árnyékoló: Homlokzati szegélysávba integrált, sodronyos megvezetésű árnyékoló roló, mely az épület torony részében 3 szintet átfogó (8-10 emelet) átriumának belső törtvonalban ferde (homorú) üvegfelületét árnyékolja – szintén 11,5 m-es magasságot egyben megoldva

  • Két szint magas árnyékolók: 2 szintes üvegfal mögé beépített belső téri rolók (étterem, torony, díszlépcső) – 8,5 – 9 m-es magassággal

  • Általános árnyékoló: Homlokzati szegélysávba integrált belső téri árnyékoló roló (irodák általános helyeken és max. 87°-os dőlésszögű homlokzatnál)

  • Befelé dőlt síkú árnyékoló: Homlokzati szegélysávba integrált, sodronyos megvezetésű árnyékoló roló (80° és 70° dőlésszögű homlokzatoknál)

  • Árnyékoló íves homlokzathoz: Homlokzati szegélysávba integrált, feszített-húzott sodronyos megvezetésű árnyékoló roló íves homlokzatokhoz (80° és 70° dőlésszögű homlokzatoknál) részben hiperbolikus paraboloid felülettel

  • Árnyékoló nyaktagnál: Feszített-húzott sodronyos megvezetésű árnyékoló roló nyaktagnál a teljesen egyedi térbeli alakot lekövetve

  • Napernyők: Négyzet alakú óriás napernyők a földszinti udvarokon, a pódium tetőteraszán, valamint a torony panoráma teraszán, motoros mozgatással, integrált világítással

A projekt számos olyan építőipari kihívást tartogatott, mely Magyarországon elsőként valósulhatott meg. Egészen az alapozástól, a speciális hidraulikus kúszózsaluval fölépült szintekig, a Magyarországon egyedülállónak számító szélpajzson vagy a hajlított üveg burkolati elemeken túl a homlokzaton, az árnyékolószerkezetek esetében is speciális megoldásokra volt szükség. Az íves, több helyen befelé dőlő, homorú üvegfelületek árnyékolása komplex, egyedi, öszvér megoldásokat kívánt. A trapéz formájú üvegfelületek formáját lekövető szerkezetek a hagyományos lefelé tekeredő rolóváltozattal ellentétben, alulról fölfelé tekeredve árnyékolják a belső tereket. A három szintenként egybenyitott ‘campusok’ üvegfelületeinek árnyékolói 11 métert megközelítő méretei is egyedi, óriás szerkezeteket igényeltek.

A MOL Campus teraszárnyékolóit a napernyők képviselik. A torony hatalmas üvegfelületekkel körülvett kilátórészén 3 db 5×5 méter nagyságú motoros napernyő fog gondoskodni az árnyékolásról,  melyek egyelőre csak védőcsomagolásba burkolva várakoznak, hogy funkciójukat betölthessék. A panoráma tetőterasz bárki számára látogatható lesz az átadást követően, így mindenki megcsodálhatja majd a hatalmas szoborszerű napernyők nyújtotta kényelmet a tetőszinten. Az öt emelet magas pódium fölső tetőtéri kávézójának árnyékolásáról szintén motorosan működtetett napernyők gondoskodnak majd.

Krullung_MOL_Campus_napernyok

Mérnökeink június végéig szinte maximális kapacitással, s összevont erőkkel dolgoztak a MOL Campus toronyházának árnyékolószerkezetein. Az átadás határidejéhez közelítve az építkezésen résztvevő kivitelező csapatunk létszáma lecsökkent, ugyanis a nagy mennyiségű, általános jellegű árnyékolóbeépítések befejeződtek, s maradtak a speciálisabb, több tervezést és figyelmet igénylő, egyedi csomópontok, ahová az árnyékolószerkezetek integrálása jelenleg is zajlik.

A MOL Campus árnyékolószerkezeteinek kivitelezéséről, valamint az azt megelőző döntéselőkészítő tanulmányokról és tervezési folyamatról hamarosan egy videós esettanulmányt készítünk, melyben részletesebben szeretnénk beszámolni az építkezés folyamatában felmerülő kihívásokról, a Krüllung Kft által nyújtott mérnöki megoldásokról, árnyékoló specialitásokról és bemutatni Budapest első toronyházának építkezését kivitelezői szemszögből. Korábban készített esettanulmányainkat itt tekintheti meg.
